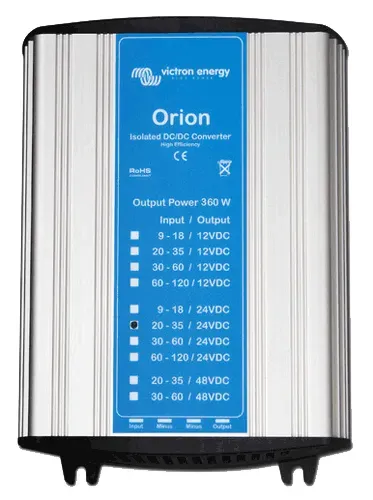

Konvertor DC/DC Orion 12/27V-12A 360W IP43 Izolovaný

DC/DC konvertor Orion-Tr 12/27V 12A IP43

Převodník musí být bezpečně namontován v chladném a suchém místě. Připojte záporné vstupní vedení na mínus na měniči.

Izolované napájecí zdroje jsou vhodné pro napájení spotřebičů citlivých na rušení, jako jsou audio/video zařízení. Přerušují také zápornou větev napájení, čímž zabraňují rušení z horní části sítě (např. z alternátoru nebo regulátoru nabíjení).  Nevýhodou je mírně vyšší cena a nižší účinnost ve srovnání s neizolovaným zdrojem.

Upozornění: Špatné mínus připojení by mohlo způsobit výstupní napětí rovné vstupnímu napětí!
Připojte vstup přes pojistku na vstupní svorku. V tomto bodě zkontrolujte, zda je výstupní napětí v pořádku. Pokud ano, můžete bezpečně připojit zařízení k výstupu přes pojistku. (Hodnota pojistky se rovná výstupu proudu).

Upozornění: Proud může být velmi vysoký. Vždy používejte kabely s dostatečným průměrem!

Technické parametry:

• Výkon 360W
• Galvanická izolace Ano
• Zvýšení teploty po 30 minutách při plném zatížení (° C) 30
• Chladanie pomocí ventilátoru (regulovaná teplota) Ano
• Hmotnost 1,4 kg
• Rozměry 82x132x190
• Vstupní napětí 12V (9-18V) 24V (20-35V) 48V (30-60V) 110V (60-140V)
• Výstupní napětí: 12v5V, 24V nebo 48V
• Stabilita výstupního napětí 2%
• Tolerance výstupního napětí 3%
• Výstupní šup <50mV rms
• Vypnutý proud <25mA (izolované měniče)
• Účinnost Neizolovaná: přibližně 92% Izolovaná přibližně 85%
• Izolace> 400Vrms mezi vstupem, výstupem a pouzdrem
• Provozní teplota -20 až + 40 ° C
• Vlhkost max 95% bez kondenzace
• Pracovní skříň Eloxovaný hliník
• Připojení 6,3mm plochý konektor​

​Certifikáty

Bezpečnost EN60950
Emise EN 61000-6-3, EN 55014-1
Imunita EN 61000-6-2, EN 61000-6-1, EN 55014-2
Automobilová směrnice ECE R10-4
