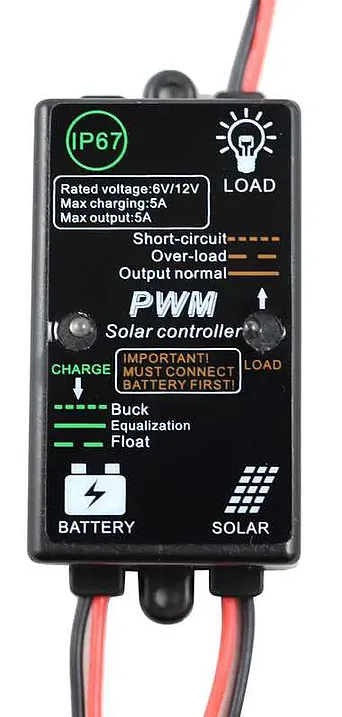

Regulátor nabíjení PWM CMP-03 5A-6/12V IP67

Solární regulátor s technologií PWM pro solární systémy 6/12V max. 5A a IP67 certifikací

Stav proudu je regulován ovládací jednotkou, která je součástí regulátoru. Nabíjecí proces je optimalizován na principu pulsní modulace. Výsledkem je, že PWM regulátor je o mnoho více efektivní než jednoduché lineární regulátory nabíjení. Díky zabudovanému mikroprocesoru se baterie nabíjí optimálně, což zaručuje delší životnost samotné baterie. PWM nabíjení je 3 stupňové. Regulátor obsahuje ochrany proti zkratu, ochranu proti nadměrnému napětí na prázdno, vůči směněné polaritě, vůči přetížení. Dvojitá Mosfet ochrana vůči směněné polaritě. Regulátor produkuje malé množství tepla.

V tomto regulátoru je naprogramován režim, aby zátěž běžela 24 hodin.

Vlastnosti:

• Inteligentní 3 stupňové nabíjení
• 3 podporované typy baterií Gel, údržbové, AGM
• Doporučujeme bateriové kabely zkrátit na minimální délku
• Regulátor není vhodný pro nabíjení Ni-MH, Li-ion a jiných baterií

LED signalizace:

• Zelená LED vypnuta: odpojen solární panel nebo noc
• Zelená LED svítí: PWM nabíjí
• Zelená LED pomalu bliká: nabíjení FLOAT
• Zelená LED rychle bliká: nabíjení BUCK
• Červená LED vypnuta: zátěž vypnutá
• Červená LED svítí: zátěž zapnuta
• Červená LED pomalu bliká: přetížení
• Červená LED rychle bliká: N / C

Parametry:

• Jmenovité napětí: 6V DC
• Maximální proud: 5A
• Přetížení: 6A
• Max. vstup ze solárního panelu: 10,8V
• Vlastní spotřeba: 2,8m při 6V
• Min.štartovacie napětí: 4,5V
• Zastavení vybíjení při: 5,6V
• Obnovení vybíjení při: 6,3V
• Celkové rozměry (mm) 60 x 25 x 18 mm
• Hmotnost 50 g
• Pracovní teplota -35 ℃ ~ + 60 ℃
• Rozmery kábla: 20AWG
