Konstrukce na rovnou střechu 3 FV panely na výšku Mounting Systems
Popis produktu

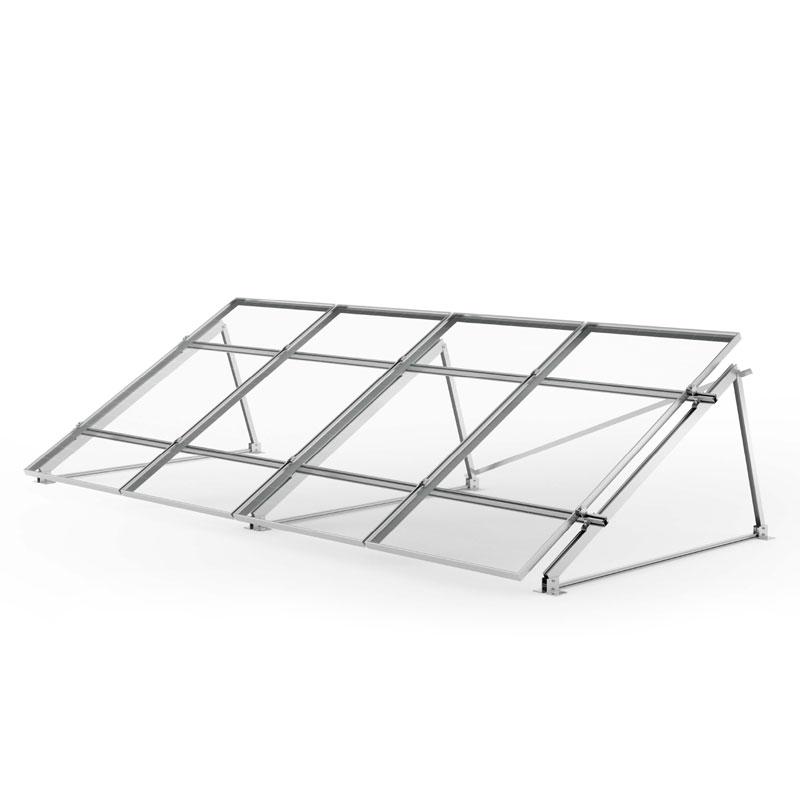

Konstrukce na rovnou střechu 3 FV panely na výšku Mounting Systems
Kompletní nosná konstrukce na rovné až mírně skloněné střechy a volné prostranství. Standardní sklon v rozmezí 35°.
Materiál: hliník a kvalitní nerezová ocel.
Konstrukce navrhovaná pro panely s rozměry do 2m.
2ks Mounting Systems profil GS 6/40 CS délka 4,15m
16ks Mounting Systems křížový konektor
4ks Vzpěra 35° 748 mm pro základní trojúhelník 1200 mm
4ks Základní trojúhelník 1200 mm
2ks Zavětrávací výztuha pro trojúhelníky 1895 mm
4ks Vrtací šroub 4,2x16
4ks Krajní držák panelu SK RH 30-40mm
4ks Střední držák panelu SK RH 30-40mm
Doporučujeme: specifikovat typ a charakter střechy a střešní krytiny. U nosné konstrukce je počítáno s kotvením do střechy ne s pokládkou a zatížením nosné konstrukce.
Pro umístění na volné prostranství není součástí dodávky základová deska nebo nosné prvky kotvené do země.
Parametry
Technické parametry
| Výrobce | Mounting Systems |
|---|---|
| Počet panelů | 3 |
| Výrobce | Mounting Systems |
| Orientácia panelov | na výšku |
| Váha vč. balení | 14 kg |
