Konstrukce KRAJIczech na rovnou střechu pro 2 FV panely na šířku

Konstrukce KRAJIczech na rovnou střechu pro 2 FV panely na šířku

Na rovné až mírně skloněné střechy a volné prostranství. Cena je za konstrukci pro 2 panely na šířku (naležato).
Produkt není dostupný
Výrobce: Krajiczech

Popis produktu

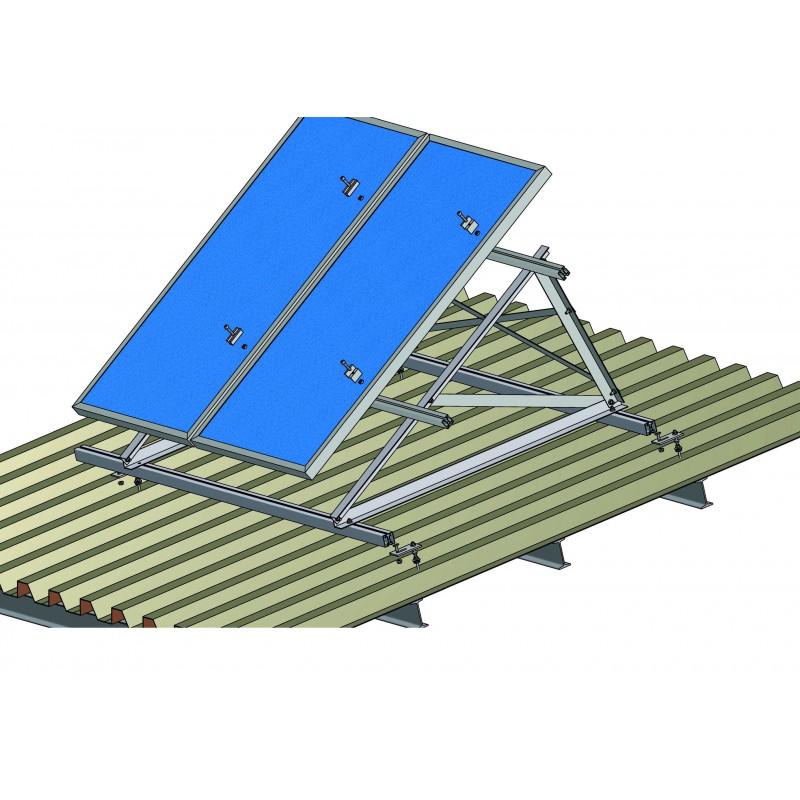

Konstrukce na rovnou střechu pro 2 FV panely na šířku 35°


Jedná se o modelový příklad s panely na šířku kotvené do betonových bloků (např. do obrubníků) bez spodních profilů.

V případě složitějšího kotvení (např. se spodními profily nebo použitím uchycení panelů na šířku) se může cena navýšit. Danou konstrukci je nutno konzultovat s naším technickým oddělením. Standardní sklon konstrukce je 35°.

Komponenty konstrukce

  • 2x Hliníkový profil 40x45 4300 mm

  • 6x Šroub do betonu M10 / 100

  • 6x Matice M10 s ozubením DIN 6923 A2

  • 6x Šroub T s plochou hlavou A2 M10 / 25

  • 4x Hliníková krajní úchytka panelu 35mm

  • 6x Šroub DIN 912 A2 8/30

  • 6x Čtyřhranná matice M8 do profilů HNP1 HNP3 HNP5 DIN 557 A2

  • 4x Plastová krytka pro profil HNP 1

  • 1,5x Hliníková konstrukce na rovnou střechu pro 1 panel na na šířku

  • 2x Hliníkový univerzální středový úchyt - délka 70 mm

Parametry

Technické parametry

Výrobce Krajiczech
Typ střechy Ploché strechy
Výrobce KRAJIczech
Počet panelů 2
