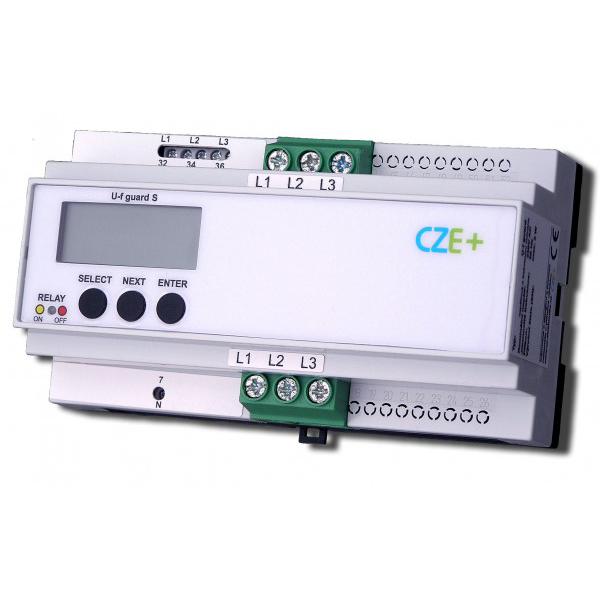

Napěťová a frekvenční ochrana U-f guard 16A

Třífázová napěťová a frekvenční ochrana určená od jednoduchých instalací fotovoltaických systémů až po využití v kogeneračních jednotkách, ochrany odběrných míst a v sítích, kde je rozvodnými společnostmi vyžadována pro podporu zachování kvality distribuční sítě. Přístroj může pracovat i v jednofázové síti.

Rozsah vypínacích napětí a frekvencí i reakční čas lze jednoduše nastavit pomocí podsvíceného displeje a jednoduchého menu. Měření parametrů sítě je možné nastavit buď pro třífázovou nebo jednofázovou soustavu, kde není požadována přítomnost všech tří fází.

Síťovou ochranu lze nastavit pro měření v jednom, dvou nebo třech stupních. Při nadpis prvního stupně je po nastavení reakční doby 3 s přístroj automaticky nastaven pro agregaci dle ČSN EN 61000-4-30 třídy S.

Bílé LED podsvícení umožňuje sledovat zobrazované hodnoty iv místech instalace, kde by jinak byla špatná viditelnost. Stav sepnutí relé je navíc indikován přídavnou dvoubarevnou LED. Zařízení také ukládá chybové stavy do paměti a pomocí displeje je možné zobrazit počet jednotlivých chyb. Dále se ukládá čas, po který je zařízení v provozu. Třetím ukládaným údajem je čas, po který je odpojen kontakt výkonového integrovaného relé.

Prodloužení doby odepnutí kontaktů výstupního relé od okamžiku detekce chyby v síti a to až 30 minut od posledně zaznamenaného překročení napětí nebo frekvence. Není tedy nutné ochranu v elektroinstalaci dovybavovat časovacím relé při požadavku dlouhých časů pro odpojení výkonového zařízení.

  Technické parametry

• Rozsah měřicího napětí: 160 - 300 Vac / 150 - 485 Vac
• Napájecí napětí, příkon: 150 - 300 Vac, 50 Hz ± 10%, <3W
• Stupně nastavení ochrany: jednofázové nebo třífázové, volba měření v 1, 2 nebo 3 stupních
• Rozsah nastavení napěťové ochrany, přesnost měření: 160 Vac - 276 Vac (mer. L proti N) ± 1% S tr. , 280 Vac - 485 Vac (mer. L proti L) ± 1% S tr.
• Rozsah nastavení frekvenční ochrany, rozsah zobrazení, přesnost měření: 46,00 - 54,50 Hz, 46,000 - 54,500 Hz, ± 0,005 Hz
• Sledovací doba - časové měřící okno, krok nastavení:
• 1. stupeň: podpětí 0,040 - 2 s, krok 20 ms, nadpětí 0,040 - 3,2 s, krok 20 ms, pod / nadfrekvencia: 0,040 - 0,6 s, krok 20 ms
• 2. stupeň: podpětí 0,040 - 2 s, krok 20 ms, nadpětí 0,040 - 1 s, krok 20 ms, pod / nadfrekvencia: 0,040 - 0,6 s, krok 20 ms
• 3. stupeň: nadpětí 0,100 s při 276 V
• Měření napěťové asymetrie: 1 - 20%, po 1%, vel. Kroku 1% z Un = 230 V
• Výstupní Kontakty- elektromechanické relé:
• Třípólový odpínač: 3x16 A / 250 Vac, max.3x 30 A
• Nastavitelný čas setrvání znovuzopnutia kontaktů relé od okamžiku odeznění chyby sítě nastavitelné od: 5 s do 30 min, krok 1 s
• Zaznamenávání data a času přepnutí kontaktů elektromech. relé: podrobné údaje o 14 posledních detekovaných odpojení
• Hodiny: nastavitelný kalendář s přesností hodin ± 1 min / měs, po odepnutí napájení si přístroj uchovává čas díky vnitřní baterii (> 5 let)
• Pracovní teplota, vzdušná vlhkost: -20 ° C .. + 60 ° C, 95% <0,02% / ° C
• Teplota skladování, vzdušná vlhkost: -30 ° C .. + 70 ° C, 95% (nekondenzující)
• Průřez vodičů na svorky max .: 2,5 mm², silové kontakty max.16 mm2
• Pouzdro přístroje: materiál ABS, samozhášivý podle normy UL94-V1
• Montáž: symetrická lišta 35 mm, šířka 150 mm (9 modulů)
• Zobrazení: LCD displej, podsvícení, dvoubarevná LED pro indikaci stavu relé
• Elektrická životnost relé, přístroje: 10⁵ sepnutí při jmenovitém výkonu, celková životnost> 40000 hodin
• Způsob ovládání, nastavení, normy: 3 tlačítka, přístup přes čtyřmístné heslo, na zvláštní objedn. lze přiřadit unikátní heslo, EN 60255-1; 60255-127; 61010-1, 2-201; 61000-4-30 ve třídě S; 50438; 50160 třída 2​
