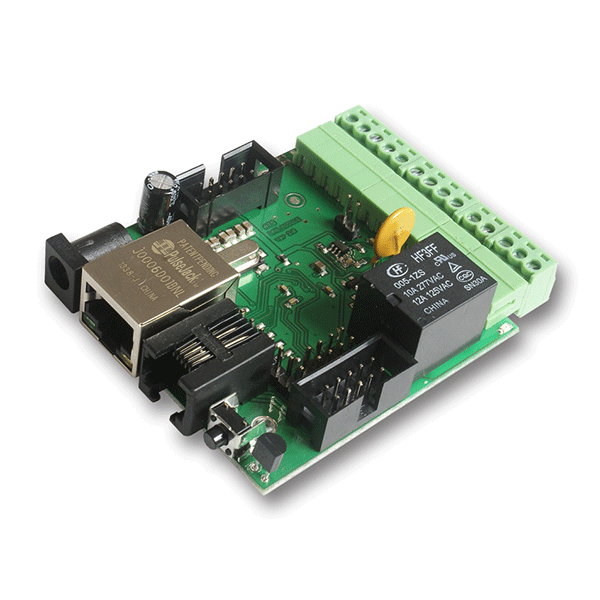

LAN ovladač Tinycontrol LANKON-009 s relé, verze v2.5

LAN ovladač s relé slouží jako webový server k zobrazení různých druhů senzorů a zároveň umožňuje dálkové ovládání až 5 výstupů.

Rozdíly oproti původní verzi v2.0:

• Možnost vyššího napájecího napětí do 55V
• Výstupy OUT1-4 mohou pracovat v režimu Open Circuit
• PIN9 na konektoru IDE10-2 má pevně napětí 4,8V
• Dodáván včetně krytu

Umožňuje naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Zařízení má funkci Watchdog - ping až 5 síťových zařízení s podmíněným ovládáním relé. Vhodný pro mnoho aplikací může být plánovač, který umožňuje zapnutí / vypnutí přístroje v určitý čas, nebo na určité časové období. K dispozici je také výstup PWM pro ovládání osvětlení nebo elektrického motoru.

  Video

  Příklady použití

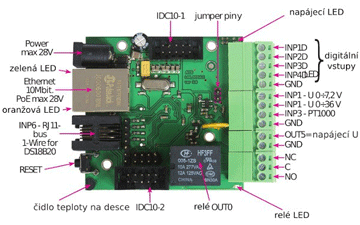

  Základní vlastnosti - hardware

• 5 analogových vstupů: teploty, napětí a proudu a nepřímo dalších fyzikálních veličin
• Čtyři logické vstupy
• 1 relé (NC, NO, C)
• 4 výstupy pro spínací relé, tranzistory atd.
• Možnost připojení další desky se 4 relé
• PWM výstup 2,6 kHz až 4 MHz
• Ochrana proti přepólování

  Základní vlastnosti - softvér

• Zpráva z webu nebo SNMP v2.
• Aktualizace firmwaru pomocí TFTP protokolu
• Čtení dat v reálném čase bez nutnosti obnovení stránky
• Možnost přepínání až 5 relé přímo z webu
• Plánovač (spínací výstupy na určitou dobu v průběhu týdne)
• Watchdog 5 IP zařízení *
• Měření napětí, teploty a proudu z připojených senzorů
• Nastavení času ručně nebo podle NTP serveru
• Automatické zasílání hodnoty a stavu čidel v určitých intervalech pomocí SNMP serveru
• Podporované protokoly: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP.
• Podporované senzory: NTC1K B = 3950, KTY-84, PT1000, DS18B20
• Možnost propojení s webem thigspeak.com

​
