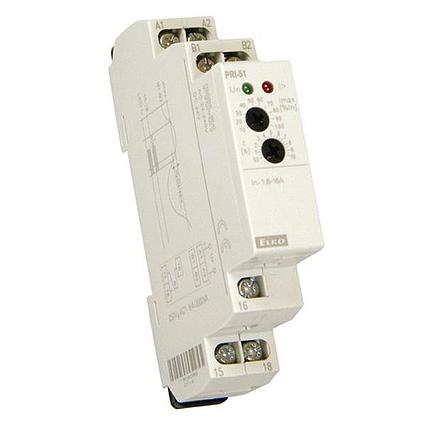

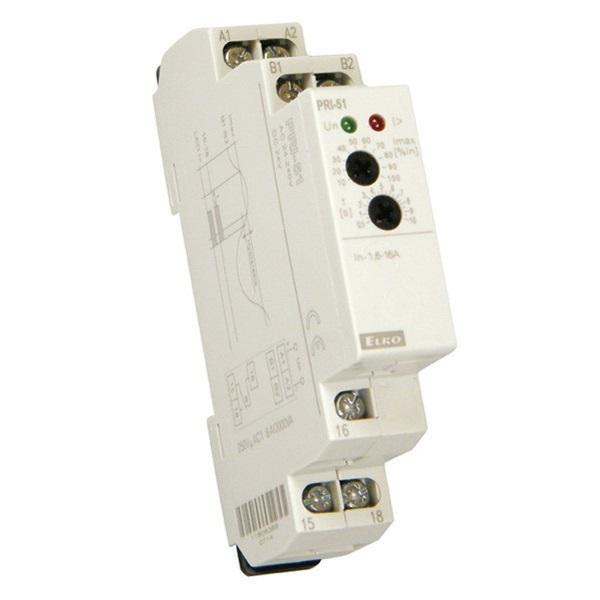

Kontrolné relé PRI-51-1 slúži na stráženie úrovne prúdu v jednofázových AC obvodoch a je vhodné pre ochranu systému GridFree. Plynulé nastavenie úrovne vybavovacieho prúdu predurčuje kontrolné relé pre aplikácie s nutnosťou indikovať prechádzajúci prúd.

Relé slúži pre ochranu prietokov energie zo solárnych systémov (GridFree) do distribučnej siete tak, že zopne mikromeniče iba v prípade zvýšenia spotreby nad nastavenú hodnotu.
Plynulé nastavovanie vybavovacieho prúdu umožňuje potenciometer na relé v rozsahu od 0,1 do 1 AAC pri napätí od 24 do 240 VAC alebo 24VDC, a je tak vhodné pre krytie trvalej spotreby od 23W do 230W. Pre vyššiu spotrebu je možné použiť alternatívne prúdové relé PRI - 32 viď súvisiace produkty.
Hodnota prúdu na nastavenie, sa podľa zistenej spotreby nastavuje podľa vzorca: spotreba/napätie.

Príklad:

Objekt má trvalú spotrebu 80W a relé bude inštalované na domové rozvody 230V:
80 / 230 = 0,35
Na prúdovom relé nastavíte hodnotu 0,35

Príklad inštalácie :



Pri inštalácii do hlavného domového rozvádzača možno pozorovať voľným pohľadom na indikáciu stavu relé, napríklad, či nie je niekde zapnutý spotrebič.
Prúd pretekajúci kontrolovaným vodičom nesmie krátkodobo prekročiť 100 A.
Výstupný prepínací kontakt je určený pre obvody s max prúdom 8 A as výkonom do 2500 W.

Je možné nastaviť oneskorenie zopnutia 0,5 - 10s. Pre inštalácie Gridfree ponechajte najnižšie oneskorenie 0,5s. Relé je vybavené záchytným svorkami a je v jednofázovom prevedení, 1-MODUL, pre upevnenie na DIN lištu
