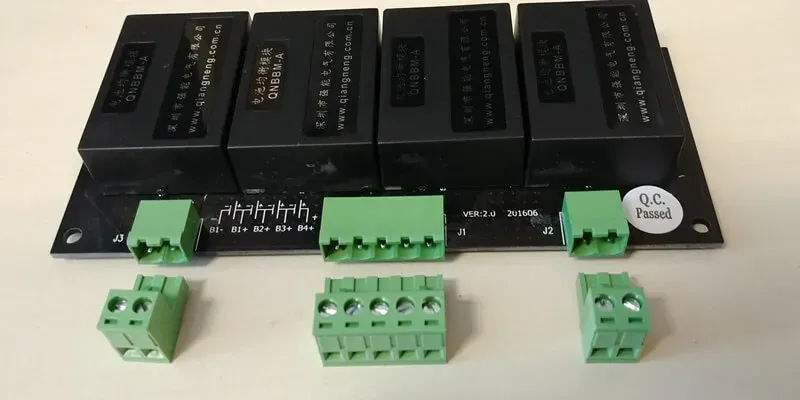

Bateriový balancér GNE pro 4 články lithiových a olověných baterií

Balancovací systém s aktivním vyrovnáváním energie mezi články. Články s nejvyšším stavem nabití odevzdávají energii nejméně nabitým článkem pomocí galvanicky oddělených DC / DC měničů.
Balancér se připojuje k článkům paralelně, neomezuje tak velikost nabíjecího nebo vybíjecího proudu.

Upozornění: Zařízení neobsahuje žádnou možnost omezení, kontroly, přerušení funkce nebo komunikace.

Vhodné pro LiFePO4 a LiFeYPO4 bateriové sady 12V (4 články 3,2V) s libovolnou kapacitou. Je možné propojení i více balancovaných modulů navzájem. Pro vyšší kapacity článků nebo pro vyšší nabíjecí a vybíjecí proudy je vhodné kombinovat tyto balancéry s CellLoggermi nebo komplexními BMS včetně možnosti odpojení nabíjení, vybíjení nebo komunikace s měniči.

Důsledky rozdílných nabíjecích stavů a nesprávného nabíjení jsou:

• Sulfácia baterie, která se nikdy správně nenabila (ztratí kapacitu)
• Silná oxidace a dehydratace přebití baterie

Příklad nevybalancovaného systému baterií:

Vlastnosti:

• Sdílení energie
• Balancování více baterií současně
• Dynamické balancování - baterie jsou balancované automaticky při nabíjení, vybíjení a skladování
• Vysoký balancovací proud
• Vysoká přesnost balancování
• Balancer se připojují na baterie paralelně, nikoliv v sérií - balancér nemají problém ani s vysokými nabíjecími nebo vybíjecími proudy
• Prodlužuje životnost baterie na 2 až 3 - násobek.

Parametry:

• Podporovaná kapacita článků: 20Ah až 1000Ah
• Podporované typy článků: Lithiové baterie (LiFePO4, LiMnO4 a další), olověné baterie: AGM, Gell, Flooded a další
• Pracovní rozsah napětí: 1.2V až 5V
• Počet článků v sérii: od 2 výše, neomezené
• Spotřeba průměrná: <40mA na článek při balancování, <7mA na článek v klidu (články srovnané)
• Balancovací metoda: Přenos energie
• Běžný balancovací proud: při rozdílu 300mV cca 1A, při rozdílu 1V cca 3A
• Dosažitelný balancovací proud při velkém rozdílu napětí článků: 6A
• Rozdíl napětí článků po dokončení balancování: <10mV
• Účinnost přeměny energie při balancování proudem 1A:> 94%
• Pracovní teplota: -40 až + 80 ° C
• Skladovací teplota: -40 až + 100 ° C

Upozornění: Balancer za provozu vydávají slabý, ale slyšitelný bzučivý / pištivě zvuk, který může být pro někoho nepříjemný
