Konstrukce na rovnou střechu 2 FV panely na výšku Mounting Systems

Konstrukce na rovnou střechu 2 FV panely na výšku Mounting Systems

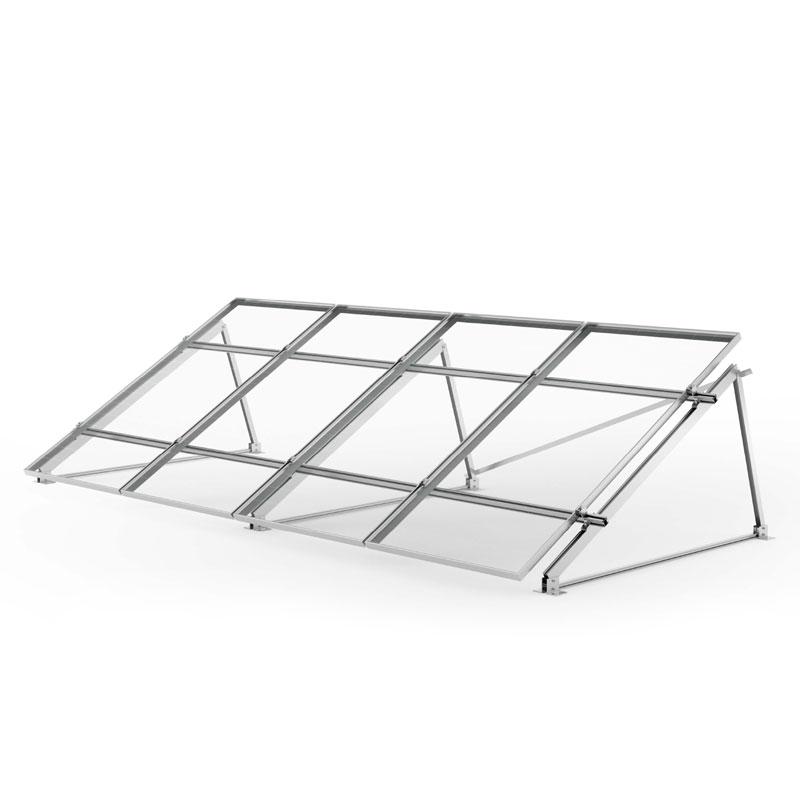

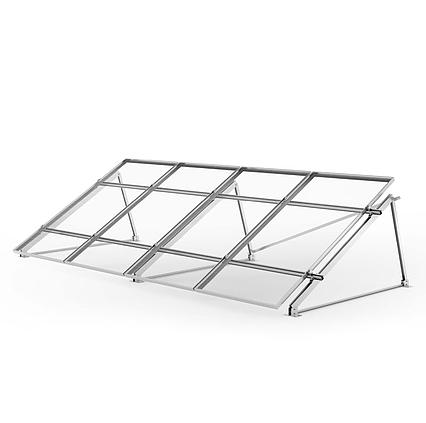

Na rovné až mírně skloněnou střechy a volné prostranství. Konstrukce je navržena pro panely o rozměrech do 2m. Titulní fotografie je pouze ilustrační.
Produkt není dostupný

Popis produktu

Konstrukce na rovnou střechu 2 FV panely na výšku Mounting Systems

Kompletní nosná konstrukce na rovné až mírně skloněné střechy a volné prostranství. Standardní sklon v rozmezí 35°.

Materiál: hliník a kvalitní nerezová ocel.

Konstrukce navrhovaná pro panely s rozměry do 2m.

  • 1ks Mounting Systems profil GS 6/40 CS délka 4,15m

  • 12ks Mounting Systems křížový konektor

  • 3ks Vzpěra 35° 748 mm pro základní trojúhelník 1200 mm

  • 3ks Základní trojúhelník 1200 mm

  • 2ks Zavětrávací výztuha pro trojúhelníky 1895 mm

  • 4ks Vrtací šroub 4,2x16

  • 4ks Krajní držák panelu SK RH 30-40mm

  • 2ks Střední držák panelu SK RH 30-40mm


Doporučujeme: specifikovat typ a charakter střechy a střešní krytiny. U nosné konstrukce je počítáno s kotvením do střechy ne s pokládkou a zatížením nosné konstrukce.

Pro umístění na volné prostranství není součástí dodávky základová deska nebo nosné prvky kotvené do země.

Parametry

Technické parametry

Výrobce Mounting Systems
Počet panelů 2
Výrobce Mounting Systems
Orientácia panelov na výšku
Váha vč. balení 12 kg
