Popis produktu

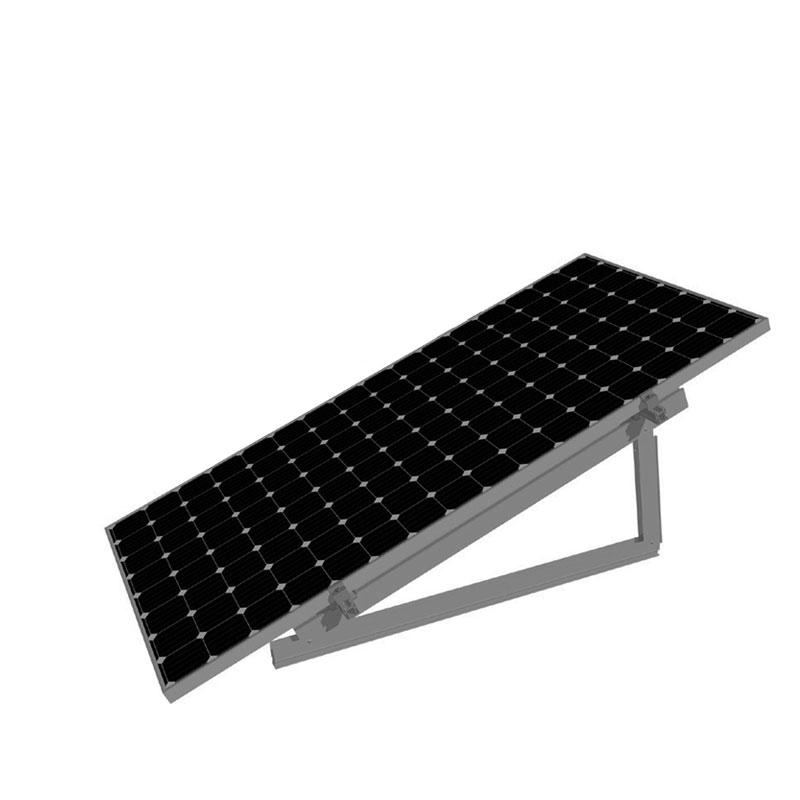

Konstrukce Mounting Systems na rovnou střechu 1 FV panel (extra velký) na výšku / šířku
Kompletní nosná konstrukce na rovné až mírně skloněné střechy a volné prostranství. Standardní sklon v rozmezí 35° - 45°.
Materiál: hliník a kvalitní nerezová ocel.
Konstrukce jsou navrhovány pro panely s rozměry do 2,11 x 1,05 metru.
Konstrukce obsahuje následující komponenty
2x Mounting Systems montážní trojúhelník 35°- 45°
Předmontovaný, manuálně nastavitelný v 5° krocích.
1x Mounting Systems lišta GS 6/40 CS délka 4,15m
3-kanálová montážní lišta.
4x Mounting Systems křížový konektor
S příčným konektorem lze navzájem kombinovat všechny typy základních lišt.
4x Mounting Systems krajní úchytka panelu
Díky nastavitelnému rozsahu sevření 30-40 mm jsou krajní úchytky flexibilně použitelné pro různé panely.
Doporučujeme: specifikovat typ a charakter střechy a střešní krytiny. U nosné konstrukce je počítáno s kotvením do střechy ne s pokládkou a zatížením nosné konstrukce.
Pro umístění na volné prostranství není součástí dodávky základová deska nebo nosné prvky kotvené do země.
Parametry
Technické parametry
Výrobce | Mounting Systems |
---|---|
Výrobce | Mounting Systems |
Orientácia panelov | na výšku/na šírku |
Počet panelů | 1 |
