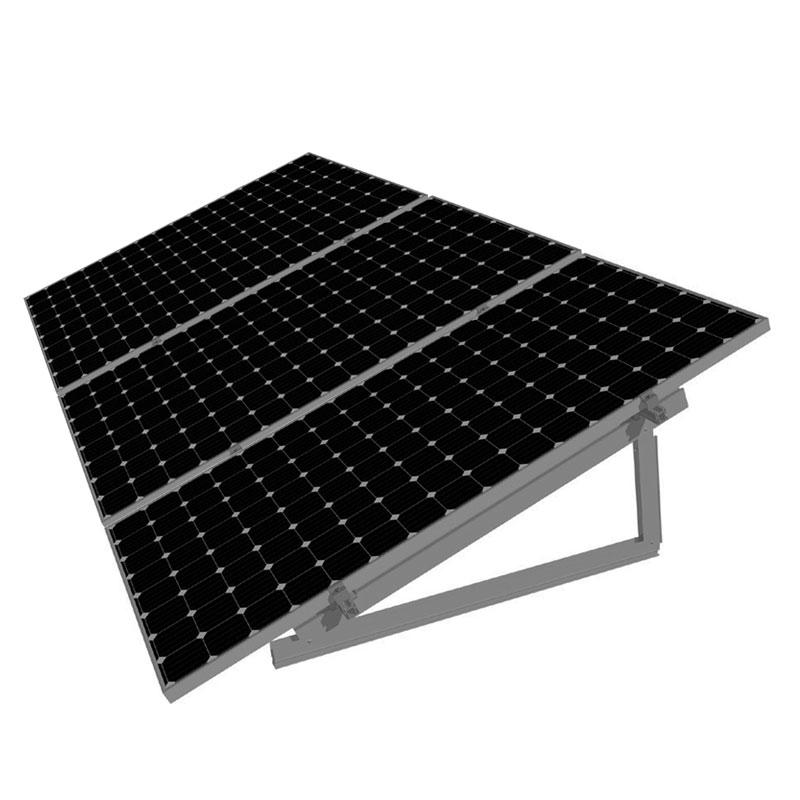

Konstrukce Mounting Systems na rovnou střechu 3 FV panely (extra velké) na výšku

Kompletní nosná konstrukce na rovné až mírně skloněné střechy a volné prostranství. Standardní sklon v rozmezí 35° - 45°. Určeno pro instalaci panelů orientovaných na výšku.

Materiál: hliník a kvalitní nerezová ocel.

Konstrukce jsou navrhovány pro panely s rozměry do 2,11 x 1,05 metru.

4x Mounting Systems montážní trojúhelník  35°- 45°

Předmontovaný, manuálně nastavitelný v 5° krocích.

2x Mounting Systems lišta GS 6/40 CS délka 4,15m

3-kanálová montážní lišta.

8x Mounting Systems křížový konektor

S příčným konektorem lze navzájem kombinovat všechny typy základních lišt.

4x Mounting Systems krajní úchytka panelu

Díky nastavitelnému rozsahu sevření 30-40 mm jsou krajní úchytky flexibilně použitelné pro různé panely.

4x Mounting Systems středová úchytka panelu

Díky nastavitelnému rozsahu sevření 30-40 mm jsou středové úchytky flexibilně použitelné pro různé panely.


Doporučujeme: specifikovat typ a charakter střechy a střešní krytiny. U nosné konstrukce je počítáno s kotvením do střechy ne s pokládkou a zatížením nosné konstrukce.

Pro umístění na volné prostranství není součástí dodávky základová deska nebo nosné prvky kotvené do země.
