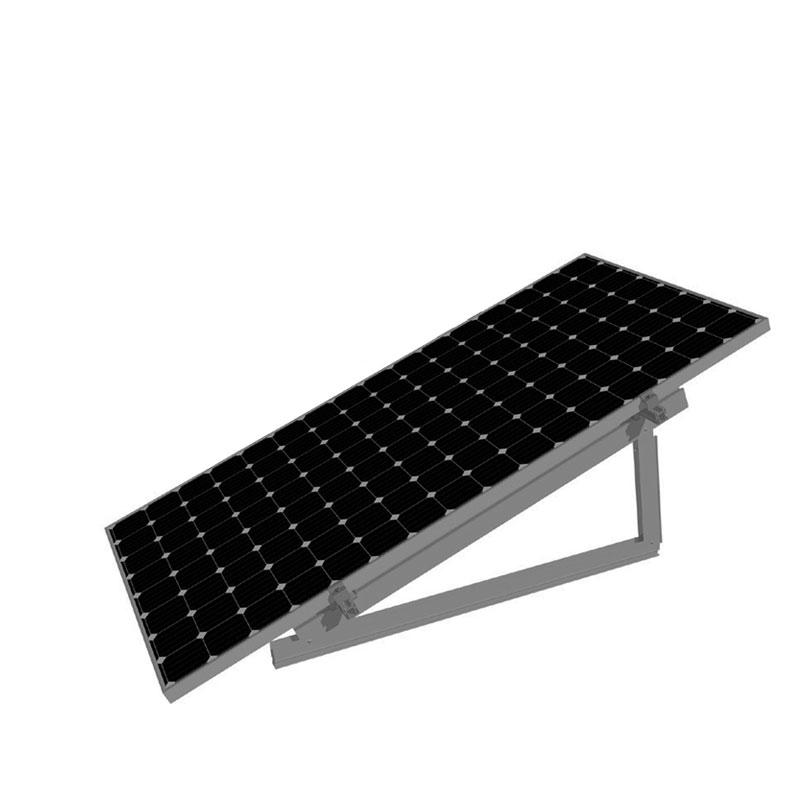

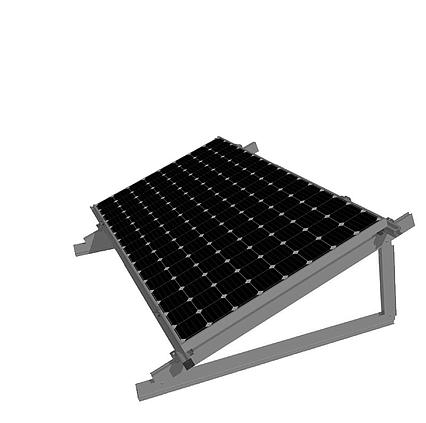

Konstrukce Mounting Systems na rovnou střechu pro 1 FV panel orientovaný na výšku / šířku

Kompletní nosná konstrukce na rovné až mírně skloněné střechy a volné prostranství. Standardní sklon v rozmezí 35° - 45°. Určeno pro instalaci panelu orientovaného na výšku nebo na šířku. Materiál: hliník a kvalitní nerezová ocel.

Konstrukce Mounting Systems obsahuje následující komponenty

2x Mounting Systems montážní trojúhelník  35°- 45°

Předmontovaný, manuálně nastavitelný v 5 ° krocích. Bez křížového konektoru.

1x Mounting Systems lišta GS 6/40 CS délka 4,15m

3-kanálová montážní lišta s délkou 4,15m.

4x Mounting Systems křížový konektor 706-0061

S příčným konektorem lze navzájem kombinovat všechny typy základních lišt.

4x Mounting Systems krajní úchytka panelu SK RH 30-40 mm

Díky nastavitelnému rozsahu sevření 30-40 mm jsou krajní úchytky firmy Mounting Systems flexibilně použitelné pro různé panely.

Konstrukce jsou navrhovány pro panely s rozměry do 1,76 x 1,1 metru. Pro větší panely navrhneme na míru.

Stejně tak doporučujeme specifikovat typ a charakter střechy a střešní krytiny. U nosné konstrukce je počítáno s kotvením do střechy ne s pokládkou a zatížením nosné konstrukce. Pro umístění na volné prostranství není součástí dodávky základová deska nebo nosné prvky kotvené do země.

Cena je za konstrukci pro jeden na výšku resp. na šířku orientovaný panel.
