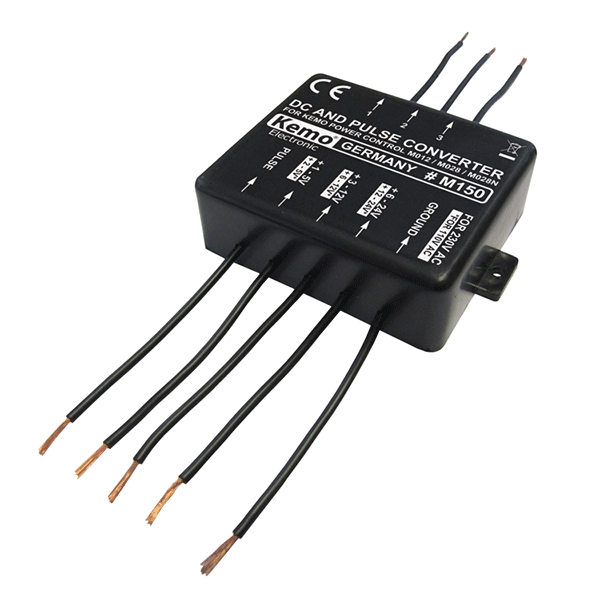

DC a pulzní konvertor M150 Kemo

DC a pulzní konvertor

Připojením modulu do série lze ovládat moduly řízení výkonu (230V / AC nebo 110V / AC) pomocí stejnosměrného napětí, nebo modulace šířky impulzu. Tento modul připojujeme na místo potenciometru.

Galvanické oddělení řídícího obvodu pomocí optočlenů. Ovládání se může provádět volitelně (při 230 V / AC) 1 - 5 V / DC, 3 - 12 V / DC, 6 - 24 V / DC. Nebo TTL obdélníkové impulsy 5 V / DC, šířka impulsu 1 - 10 kHz 10 - 90% PWM (modulace šířky impulzu). Regulace se provádí změnou šířky impulzu.

  Technické parametry

• Provozní napětí 110 V / AC nebo 230 V / AC (je vedeno do modulu stmívače přes připojení)
• Výstup Modul dodává řídicí napětí pro vstup potenciometru stmívacích modulů M012, M028 nebo M028N (Strana 46)
• Vstup Modul M150 může být řízen stejnosměrným napětím 1 - 5 V / DC nebo 3 - 12 V / DC nebo 6 - 24 V / DC. Nebo s impulsy TTL s modulací šířky impulsu
• Frekvence mezi 1 - 10 kHz
• Impulsní napětí cca. 5 V / DC, šířka impulsu 10 - 90% PWM. Výkon je nastaven s šířkou impulsu 10 - 90%
• Vstupní odpor řídící vstup 1 - 5 V / DC> 1,4 k, řídící vstup 3 - 12 V / DC> 4,1 k, řídící vstup 6 - 24 V / DC> 9,1 k
• Pulsní vstup: TTL> 1,1 k
• Galvanické oddělení prostřednictvím optočlenu mezi řídícími vstupy a výstupem signálu směrem k modulu řízení výkonu
• Rozměry: 70 x 60 x 23 mm (bez upevňovacích popruhů)
