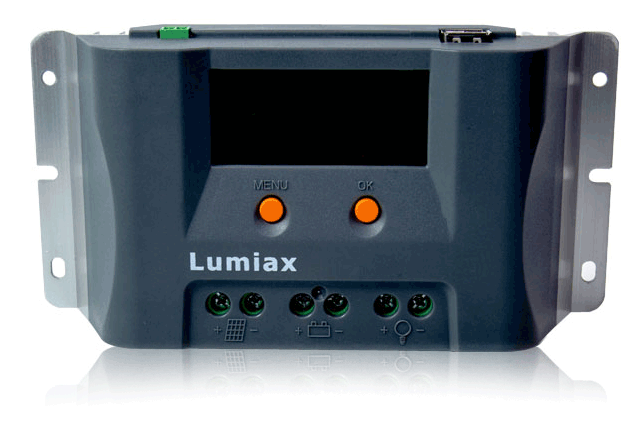

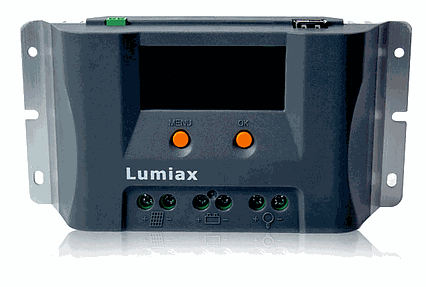

MPPT regulátor nabíjení MT1050EU 10A 35V

MPPT regulátor nabíjení MT1050EU 10A 35V

Magická série MPPT solárních regulátorů s kontrolou aritmetiky, může pozoruhodně zlepšit efektivnost využití energie solárního systému díky schopnosti rychlého sledování maximálního výkonu v jakémkoli prostředí.
BoxDostupné: Může být u vás 3. – 4. 4.
1 232,00 Kčs DPH
Výrobce: Lumiax
ID: #76998

Popis produktu

Praktický MPPT regulátor nabíjení MT1050EU 10A 35V

Série MPPT solárních regulátorů lze použít pro solární telekomunikační základny, solární BTS, solární domácí systémy, solární pouliční lampy a solární monitorovací systémy.

Vlastnosti a výhody

  • Inovativní technologie MPPT, účinnost sledování 99,9%, účinnost konverze až 97%

  • V reálném čase se zobrazují provozní data a pracovní stav regulátoru v digitální, grafické a textové podobě prostřednictvím velkého LCD displeje

  • Baterie AGM, Gel & Liquid

  • Dvě navigační tlačítka, snadné provádění různých operací

  • 5V/2A, rozhraní USB

  • 12 V systémové napětí

  • Kompenzace teploty

  • Dokonalý design EMC

  • Čtyřstupňová nabíjecí cesta: MPPT, posílení, vyrovnání, plavání

  • Úplná automatická funkce elektronické ochrany

Jak fungují regulátory nabíjení MPPT?

Úplný název MPPT (sledování maximálního výkonu) je sledování maximálních bodů napájení. Jedná se o pokročilou metodu nabíjení, založenou na detekci výkonu modulu v reálném čase a maximálním bodě na křivce I-V, aby se maximalizovala účinnost nabíjení baterie.

Zvyšování proudu

Ve většině případů technologie MPPT "zvýší" nabíjecí proud FV modulů.
Nabíjení MPPT: Napájení vstupu regulátoru (Pmax) = Napájení výstupu regulátoru (Pout),
Iin x Vmp = Lout x Vout (proud na vstupu x maximální napájecí napětí = proud na výstupu x napětí na výstupu)
V praxi existují ztráty na elektroinstalaci a konverzích.

Pokud je maximální fotovoltaický výkon (Vmp) solárních modulů větší než napětí baterie, znamená to, že proud baterie musí být proporcionální větší než výstupní proud modulů tak, aby byl vstupní a výstupní výkon vyvážený. Čím větší je rozdíl mezi napětím Vmp a napětím baterie, tím silnější je zvýšení proudu. Zvýšení proudu může být významné v systémech v nichž má FV obvod vyšší napětí, než baterie.

Výhody práce s MPPT regulátory.

Další výhodou technologie MPPT je možnost nabíjení baterií s menším jmenovitým napětím, jako je napájení z FV. Například 12V baterie lze nabíjet přes bezsíťový FV okruhy s jmenovitým napětím 12-, 24-, 36- nebo 48V. Moduly připojené k síti mohou být také použity za předpokladu, že otevřené napětí FV okruhu (Voc) nepřekročí maximální přípustné vstupní napětí v hraničních (nejchladnějších) teplotních podmínkách. Dokumentace fotovoltaického modulu obsahuje Voc pro různé teploty. Výše PV vstupní napětí vede k nižšímu vstupnímu proudu PV při daném vstupním výkonu. FV okruhy s vysokým vstupním napětím umožňují používat tenčí dráty. Je zvlášť užitečná a úsporná v systémech, ve kterých se používají dlouhé kabely, které spojují FV moduly s regulátorem.

Výhoda MPPT nad tradičními regulátory PWM

Tradiční řídicí jednotky během nabíjení připojují fotovoltaické moduly přímo k baterii. To vyžaduje, aby FV moduly pracovaly v rozsahu napětí, který je obvykle pod Vmp moduly. Například v systému 12V je napětí baterie v rozsahu 10,8-15 Vdc, zatímco Vmp moduly jsou obvykle okolo 16 nebo 17V. Protože tradiční regulátory nefungují vždy ve fotovoltaických modulech Vmp, energie, která by mohla být použita k nabíjení baterie a napájení přijímačů, je zbytečná. Čím větší je rozdíl mezi napětím baterie a Vmp modulů, tím větší je ztráta energie.

Parametry baterie:

Systémové napětí: 12V
Maximální nabíjecí proud: 10A
Nabíjecí napětí MPPT: <14.5V při 25°C
Zvýšení napětí: 15.5V při 25°C
Vyrovnávací napětí: 14.8V při 25°C
Plovoucí napětí: 13.7V při 25°C
Odpojení přijímačů při nízkém napětí: 10.8 ~ 11.8V, SOC1 ~ 5
Napětí při opětovném připojení: 11.6 ~ 12.8V
Přepěťová ochrana: 15.5V
Maximální napětí baterie: 20V
Tepelná komprese: 4.17mV / K na buňku (Boost, vyrovnání), -3.33mV / K na buňku (Float)
Typ baterie: AGM, tekutina, gel

Parametry panelu

Maximální výkon na fotovoltaickém terminálu: 35V
Maximální vstupní výkon: 130W
Napětí při soumraku/svítaní: 8.0/16.0V
Rozsah sledování MPPT: Napětí baterie + 1.0V) ~ Voc * 0.9

Zatížení

Výstupní proud: 10A
Rozhraní USB: 5V, 2A
Pracovní režim: Standard, D2D, lampa, uživatelem definovaný režim

Systémové parametry

Maximální účinnost sledování: > 99.9%
Maximální konverze poplatků: 97.5%

Provozní podmínky

Vlastní spotřeba: 7mA
Teplota okolí: -20 ~ + 50 ℃
Teplota skladování: -25 ~ + 80 ℃
Okolní vlhkost: 0 ~ 100% RH
Stupeň ochrany: IP32
Maximální nadmořská výška: 4000m

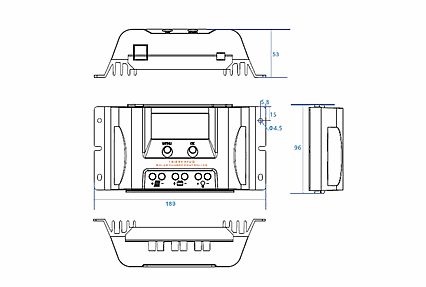

Hmotnost a rozměry

Rozměry (mm): 189 x 96 x 53
Hmotnost: 420g

Teplotní čidlo a koncové dutinky jsou součástí dodávky !
