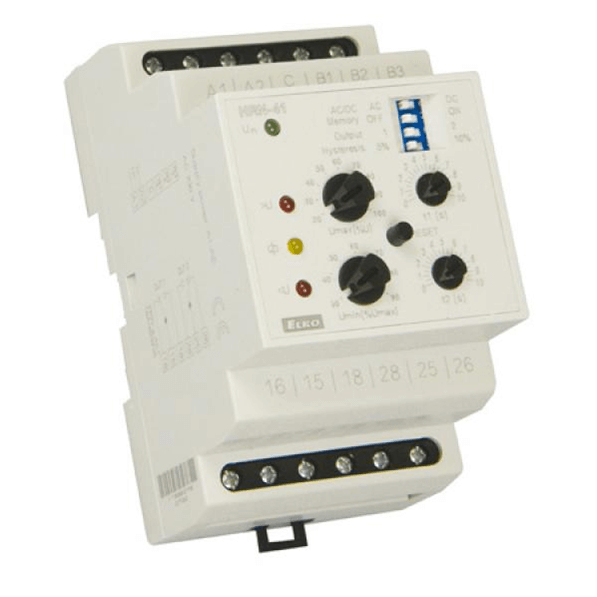

Monitorovací napěťové relé HRN-41 24V AC/DC

Slouží k hlídání napájecího napětí AC/DC pro spotřebiče náchylné na toleranci napájení.
Produkt není dostupný
Výrobce: ElkoEP

Popis produktu

Monitorovací kontrolní, napěťové relé HRN-41 24V AC/DC

Slouží k hlídání napájecího napětí AC/DC pro spotřebiče náchylné na toleranci napájení. Chrání zařízení před popáté nebo přepětím. Tato varianta relé má funkci "HYSTEREZE", tedy se nastavuje pásmo pouze horní Umax a spodní Umin se nastavuje v% horního pásma. Při nastavování horní úrovně se mění i automaticky spodní úroveň. Relé má volitelnou funkci paměti, která při přechodu relé do chybového stavu ponechává výstup v tomto stavu až do stisknutí tlačítka RESET. Třetím přepínačem lze zvolit, zda má výstupní relé spínat samostatně pro každou úroveň zvlášť nebo paralelně při překročení kterékoliv úrovně napětí. Čtvrtým přepínačem se nastaví hystereze, která se projeví při přechodu z chybového stavu do normálu. Relé má ochranu proti přepólování nebo nesprávně zvolenému AC napětí. Tato chyba je signalizována blikáním LED. K dispozici je také nastavitelná prodleva pro eliminaci krátkodobých výpadků a špiček. Napájení AC/DC24V je galvanicky odděleny. V provedení 3-modul. Upevnění je možné na DIN lištu.

Parametry:

  • Napájecí a měřící svorky: A1-A2
  • Napájecí napětí: AC/DC 24V (AC 50-60Hz)
  • Příkon: max. 4,5V
  • Tolerance napájecího napětí: -15% až + 10%
  • Kontrolní rozsahy: 10-50V (AC50Hz), 32-160V (AC 50Hz), 100-500V (AC 50Hz)
  • Kontrolní svorky: C-B1, C-B2, C-B3
  • Vstupní odpor: 100kOhm, 360kOhm, 1,1MOhm
  • Max. trvalé napětí: 100V, 300V, 600V
  • Špičkové přetížení <1ms: 250V, 700V, 1kV
  • Časová prodleva pro Umax: nastavitelné 0-10s
  • Časová prodleva pro Umin: nastavitelné 0-10s
  • Přesnost nastavení mechanická: 5%
  • Opakovatelná přesnost: <1%
  • Závislost na teplotě: <0,1% / ° C
  • Hystereze (z chybového do normálního): 5%, 10%
  • Tolerance krajních hodnot: 5%
  • Výstup: 2x přepínací kontakt AgNi
  • Jmenovitý proud na výstupu: 16A / AC1
  • Spínaný výkon: 4000V / AC1, 384W DC
  • Špičkový proud: 30A / 3s
  • Spínané napětí: 250V AC1, 24V DC
  • Min. spínaný výkon DC: 500mW
  • Indikace výstupu: žlutá LED
  • Mechanická životnost: 3x107
  • Elektrická životnost: 0,7x105
  • Pracovní teplota: -20 ° C - + 55 ° C
  • Skladovací teplota. -30 ° C až 70 ° C
  • Elektrická pevnost: 4kV
  • Pracovní poloha: libovolná
  • Upevnění: DIN lišta EN60715
  • Krytí: IP40 z čelního panelu, IP20 svorky
  • Kategorie přepětí: III
  • Stupeň znečištění: 2
  • Průřez připojovaných vodičů: max. 1x 2,5, max. 2x1,5, s dutinkou max. 1x1,5
  • Rozměry: 90 x 52 x 65mm
  • Hmotnost: 239g
