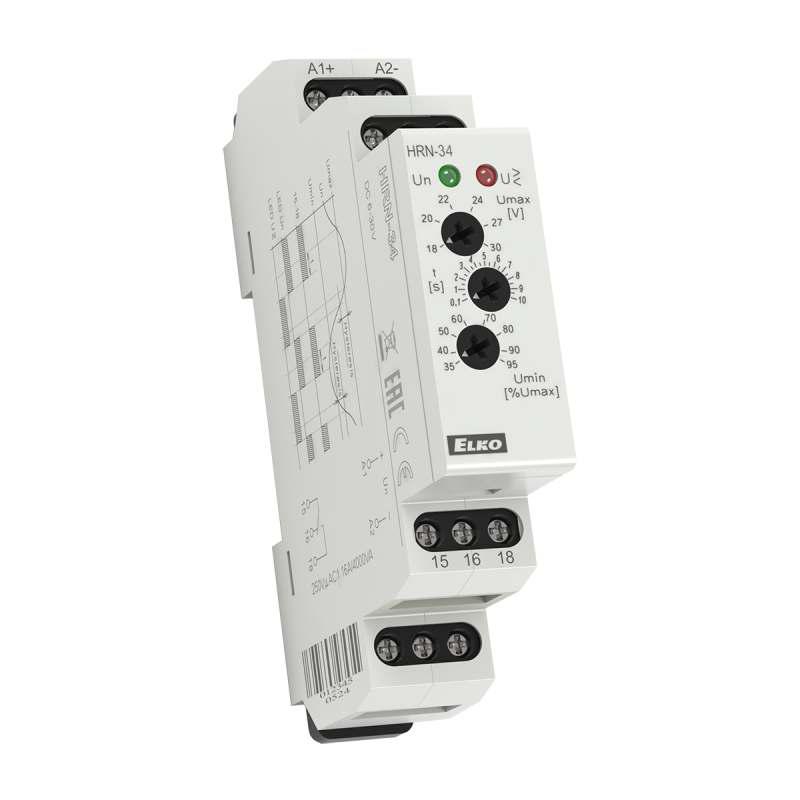

Monitorovací napěťové relé HRN-34 6-30V DC

Monitorovací kontrolní, napěťové relé HRN-34 6-30V DC

Slouží k hlídání napájecího napětí pro spotřebiče náchylné na toleranci napájení. Chrání zařízení před popáté nebo přepětím. Kontrolní napětí je DC 6-30V. Je možné kontrolovat samostatně úrovně nadpětí a podpětí. Díky tomuto kontrolnímu rozsahu je napěťové relé určeno pro hlídání bateriových obvodů 12,24V DC. Relé má možnost nastavit zpoždění od 0-10s, aby se předešlo krátkodobým výpadkům nebo špičkám. Spodní úroveň napětí (Umin) nastavíte v% míře horního napětí (Umax). LED diody slouží k indikaci stavů (normální stav / chybové hlášení). Napájení přístroje je z kontrolního napětí (měří se úroveň vlastního napájení). Upevnění je na DIN lištu. Jde o 1-fázové provedení.

Jak to funguje:

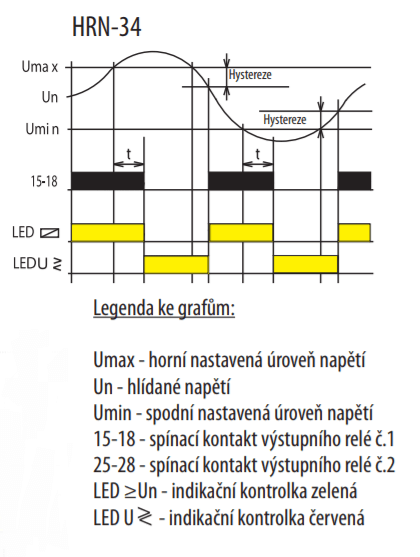

Monitorovací relé slouží k hlídání úrovní napětí v jednofázových nebo stejnosměrných obvodech. Kontrolní napětí je pro přístroj zároveň i napájecí napětí. U relé se dá nastavit 2 nezávislé úrovně napětí. V normálním stavu je výstupní relé sepnuto a při výchylce pod nebo nad nastavené hodnoty, relé vypne. Tato kombinace zapojení výstupního relé je vhodná tam, kde se úplný výpadek napájecího napětí považuje za chybový stav, stejně jako pokles napětí v rámci přednastavené úrovně. Výstupní relé je totiž v obou případech vždy ve stavu vypnuto.

Parametry:

• Napájecí a měřící svorky: A1-A2
• Napájecí a kontrolní napětí: DC 6-30V
• Příkon: DC max. 1,2V
• Horní úroveň Umax: 18-30V DC
• Dolní úroveň Umin: 35-95% z Umax
• Max. trvalé napětí: 36V DC
• Špičkové přetížení <1ms: 50V DC
• Časová prodleva: nastavitelné 0-10s
• Přesnost nastavení mechanická: 5%
• Opakovatelná přesnost: <1%
• Závislost na teplotě: <0,1% / ° C
• Hystereze (z chybového do normálního): 2-6% nastav.hodnoty
• Tolerance krajních hodnot: 5%
• Výstup: 1x přepínací kontakt AgNi
• Jmenovitý proud na výstupu: 16A / AC1
• Spínaný výkon: 4000V / AC1, 384W DC
• Špičkový proud: 30A / 3s
• Spínané napětí: 250V AC1 / 24V DC
• Min. spínaný výkon DC: 500mW
• Indikace výstupu: červená / zelená LED
• Mechanická životnost: 3x10⁷
• Elektrická životnost: 0,7x10⁵
• Pracovní teplota: -20 ° C - + 55 ° C
• Skladovací teplota. -30 ° C až 70 ° C
• Elektrická pevnost: 4kV
• Pracovní poloha: libovolná
• Upevnění: DIN lišta EN60715
• Krytí: IP40 z čelního panelu
• Kategorie přepětí: III
• Stupeň znečištění: 2
• Průřez připojovaných vodičů: max. 1x 2,5, max. 2x1,5, s dutinkou max. 1x2,5
• Rozměry: 90 x 17,6 x 64mm
• Hmotnost: 73g
