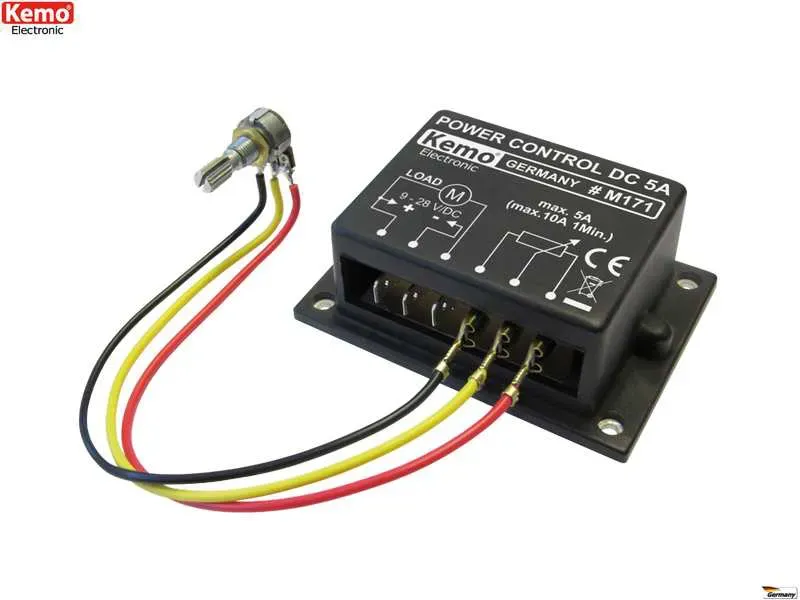

Potenciometr - PWM ovládání výstupu Kemo M171 9-28V DC max.10A

PWM potenciometr - ovládání výstupu 9-28V DC max.10A

Modul se v závislosti na zatížení může zahřívat. Proto jeho montáž musí být realizována na suchém, dobře větraném místě. Při zátěži více než 5 A (do max. 10 A) modul musí být chlazen pomocí metalického chladiče. To znamená, že se použije plochý chladič, nebo větší kus kovového materiálu (např. Kovový profil, kovová deska), na který se modul přišroubuje a to takových rozměrů, při kterých teplota chladiče při max. zátěži (připojená zátěž běží na plný výkon) nepřesáhne hodnotu + 70 ° C.
Pracovní napětí modulu musí být mezi 9 - 28 V a musí odpovídat připojené zátěži. Příklad: Při použítí 12 voltového motoru, pracovní napětí musí být také 12 V.

Upozornění: Maximální dovolená zátěž modulu je 10 A. Dbejte bezpodmínečně pozor na to, abyste nepřipojili zátěž s větším odběrem proudu! Motory, které mají proudový odběr za provozu na úrovni např. 8 A, při zapnutí, nebo ve stavu blokace mají odběr> 20 A. To způsobí zničení modulu.

Parametry:

• Provozní napětí: 9-28V DC
• Max. proud: 5A nebo 10A je-li modul přišroubován na chladící podložku
• Ovládací rozsah: od <5% do> 95%
• Ovládací režim: PWM s pulzní modulací s frekvencí 10-20kHz
• Potenciometr: 4,7k lin
• Přípustné spotřebiče: motory, lampy, ohřívače, LED s ochrannými rezistory
• Vlastní spotřeba: do 10A
• Rozměry: 87 x 60 x 33mm
