Monitorovací modul SDS MACRO 3f pro LiFePO4 nebo Pb

Monitoring ostrovních a hybridních fotovoltaických elektráren založen na SDS Macro je monitorovací a řídicí modul, který je předem naprogramován dle požadavků zákazníka, sbírá stavové data o napětí baterie, výkonech elektrárny a další, a odesílá je do MySQL databáze na našem serveru.
Tato data si pak může zákazník kdykoliv prohlížet ve formě grafů.

Modul má nahraný firmware, který nabízí webové rozhraní, řadu komunikačních protokolů pro vyčítání informací (web, xml, txt, SNMP atd.)

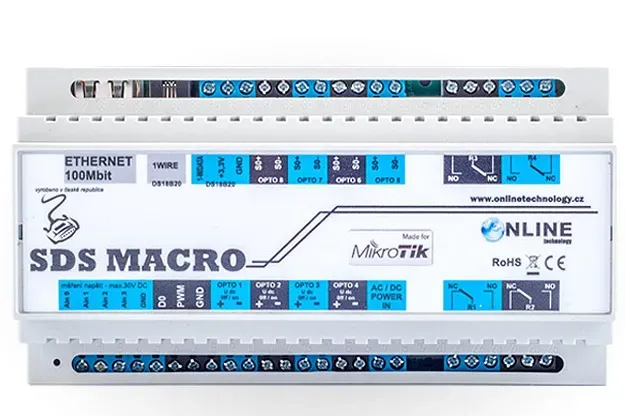

Modul je dodáván jako zkompletován výrobek, v krabičce z ABS materiálu, k montáži na DIN lištu. Pro připojení vodičů jsou k dispozici ARK svorky.

funkce:

- Měření napětí systémových baterie
- Měření napětí fotovoltaických panelů
- Měření proudu a výkonu fotovoltaických panelů
- Měření až dvou teplot (např. Baterie a okolí) pomocí sběrnice 1-Wire a čidel Dallas DS18B20
- Měření dodávky el. energie ze sítě a spotřeby el.energie v objektu pomocí dvou elektroměrů, včetně kumulovaných hodnot
- Dvě zabudované přepínací relé, které indikují horní a spodní úroveň nabití baterií, umožňují tak např. při vzniku přebytků sepnout bojler
- Pomocí PWM výstupu je možné doplněním SSR relé řídit plynule spotřebu přebytků

Komunikace Ethernet 100Mbit / s. Napájení 12Vdc.
