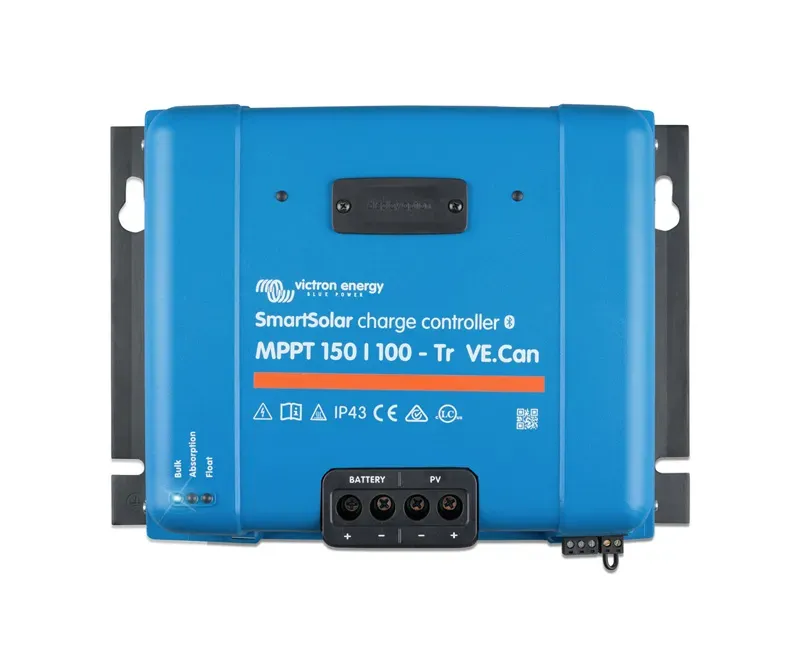

MPPT regulátor nabíjení Victron Energy SmartSolar 150V 100A -TR

MPPT regulátor nabíjení Victron Energy SmartSolar 150V 100A -TR

Robustní a rychlý MPPT regulátor pro náročné podmínky s napětím panelů až 150 V, maximální nabíjecí proud 100 A. Prodloužená záruka 5 let.
Produkt není dostupný
Výrobce: Victron Energy

Popis produktu

MPPT regulátor nabíjení Victron Energy SmartSolar 150/100-Tr

Správní voľbu vášho BlueSolar regulátora regulátoru dle parametrů fotovoltaického pole si ověřte v našem konfigurátoru zde.

  Ultra rychlé MPPT sledování

Zejména při zatažené obloze s kontinuální změnou intenzity svitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorem nebo o 10% vyšší oproti pomalým MPPT regulátorem. Obzvláště při částečném zastínění mohou být dány dva i více bodů maximálního výkonu. Běžné MPPT regulátory mají snahu udržovat výkon na lokálním bodě výkonu, což ale nemusí odpovídat optimálnímu (maximálnímu) bodu výkonu. Kompletní a podrobné nastavení regulátoru můžete naprogramovat přes PC s použitím kabelu VE.direct na USB. Podrobný návod na konfiguraci najdete na victronenergy.com/live/ve.direct:mpptprefs

  Adaptivní třístupňové nabíjení:

  • 1. rychlé nabíjení (Bulk)
  • 2. absorpční (Absorption)
  • 3. udržovací (Float)

Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

Maximální povolený výkon panelu u 12 V systémů je 1450 Wp, u 24 V systémech 2900 Wp a u 48V systémů 5800Wp.. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty, aby se nepoškodil. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

  Zabudovaná ochrana

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeny pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu. Regulátor obsahuje vnitřní teplotní senzor pro správnou úpravu nabíjecího napětí.

  Upozornění: Maximální napětí na prázdno (označované jako Voc) připojených solárních panelů nesmí překročit hodnotu 150V (pozor: s klesající venkovní teplotou roste napětí solárních panelů).

  Světelná LED indikace

  • Modrá LED dioda BULK - rozsvítí se, když je regulátor napojen na baterii
  • Modrá LED dioda absorption - rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
  • Modrá LED dioda float - rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.

  Další vlastnosti

  • Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólování FV panelů.
  • Při montáži vždy nejdříve připojte baterii a až následně panely.
  • Automatická detekce systémového napětí 12, 24V, 48V na straně baterie.
  • Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.

  SmartSolar zásuvný displej (není součástí dodávky)
Je možné dokoupit si jako příslušenství přídavný SmartSolar zásuvný displej. Displej se zasune do konektoru na čelní straně regulátoru a umožní Vám vizualizovat veškeré provozní stavy a provádět nastavení parametrů.

  Technické parametry

  • Pracovní napětí na baterii: 12,24 nebo 48 V (automatické přizpůsobení)
  • Maximální proud: 85 A
  • Maximální výkon FV pole při 12 V: 1450 W
  • Maximální výkon FV pole při 24 V: 2900 W
  • Maximální výkon FV pole při 48 V: 5800 W
  • Maximální napětí FV pole naprázdno: 150 V (150V je absolutní maximum při nízkých teplotách, při běžném provozu doporučujeme maximálně 145V)
  • Maximální účinnost: 98%
  • Spotřeba energie: 10 mA
  • Absorpční napětí: továrně nastaveno 14,4 V / 28,8 / 57,6 V
  • Udržovací napětí: továrně nastaveno 13,8 V / 27,6 / 55,2V
  • Nabíjecí algoritmus: adaptivní vícestupňový
  • Teplotní kompenzace nabíjecího napětí: -16 mV / ° C (12 V), - 32 mV / ° C (24 V)
  • Rozsah pracovních teplot: - 30 až + 60 ° C (plný výstupní výkon do 40 ° C)
  • Vlhkost: 95%, nekondenzující
  • Barva: modrá (RAL 5012)
  • Svorkovnice: 35 mm2
  • Stupeň krytí: IP43 (elektronické součásti), IP 22 (připojovací součásti)
  • Hmotnost: 4,5 kg
  • Rozměry: 216 x 295 x 103 mm (výška x délka x hloubka)

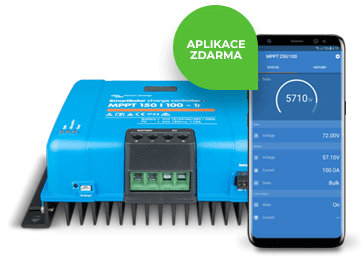

  Aplikace VictronConnect



Aplikace VictronConnect vám umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
