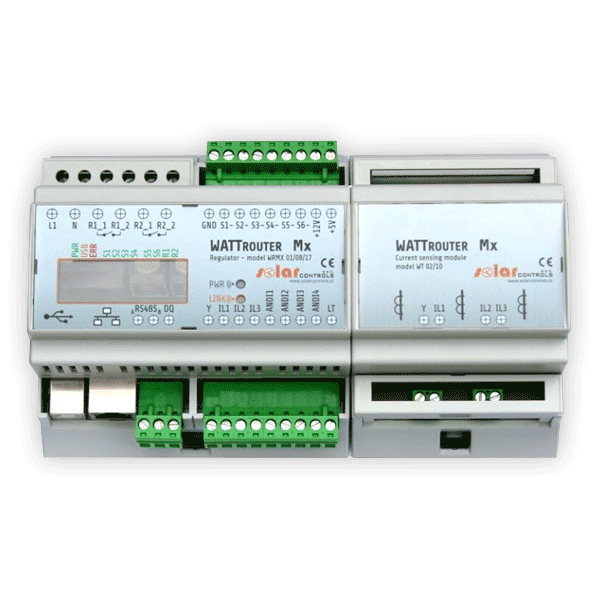

Regulátor WATTrouter Mx s měřícím modulem

WATTrouter Mx je programovatelný regulátor vlastní spotřeby fotovoltaických elektráren (dále jen FVE) pracujících v režimu zelený bonus, popř. obdobného postupu. Po správné instalaci a nastavení, regulátor dokonale optimalizuje vlastní spotřebu elektřiny vyrobenou vaší FVE. WATTrouter Mx se skládá z měřícího modulu a vlastního regulátoru.

Proudový rozsah měření je 3x20, trvalého zatížení 3x40. Po správné instalaci a nastavení, regulátor dokonale optimalizuje využití výrobku přebytků energie vyrobených vaší FVE. Návratnost zařízení dle výkonu FVE a možnostem využití vyrobené energie může být jen 4 měsíce!

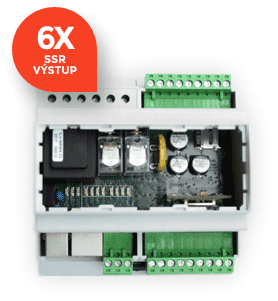

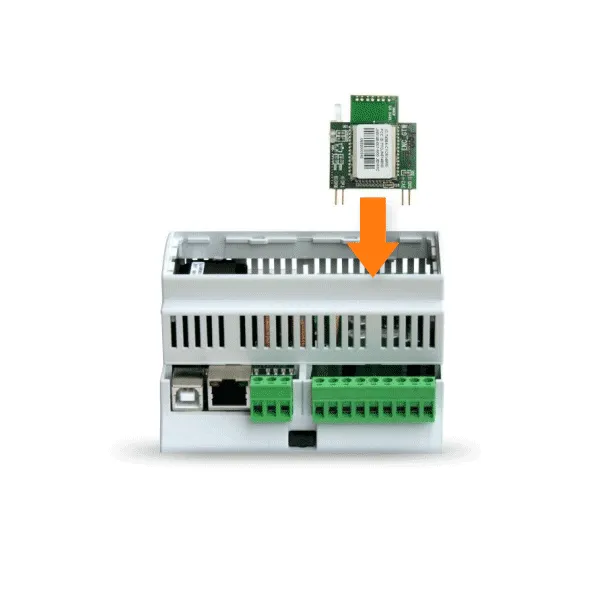

WATTrouter Mx nabízí 6 SSR výstupů s možností plynulé regulace tepelných spotřebičů nebo PWM řízení a 2 reléové výstupy. Obsahuje také možnost instalace bezdrátového modulu SC-Gateway, dokonalejší časové plány, víceúčelové vstupy ANDI, integrovanou MicroSD kartu, snadnější montáž / demontáž díky rozpojitelná svorkovnicím. Je vhodný i pro ty nejnáročnější aplikace.

  Vlastnosti

• WATTrouter Mx je zcela bezhlučný
• Odražka Integrovaná MicroSD karta
• Odražka Nastavení pomocí USB, nebo ethernetu (RJ45)
• Odražka Spínání až 8 výstupů (2 reléových a 6 externích polovodičových relé- SSR) podle nastavitelných priorit.
• Odražka Třífázové nepřímé měření velikosti proudu
• Odražka Denní, týdenní, měsíční a roční statistiky výroby, přebytků a spotřeby (pouze s aktivovanou SW nadstavbou)
• Odražka Jednofázová detekce napětí pro určení směru proudu na L1 a softwarová detekce pro určení směru proudu na L2 a L3

  Tichý provoz

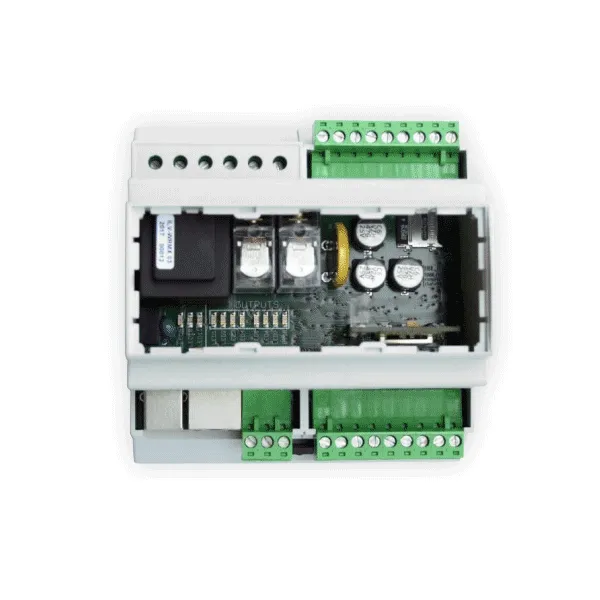

Regulátor je zcela bezhlučný, neboť výkonové triaky známé z WATTrouteru M byly nahrazeny SSR výstupy, na které se připojují pasivně chlazená výkonová SSR relé. Tímto odpadají potíže s hlukem ventilátoru, prašností a dále s nutností opravy regulátoru při případném poškození výkonových triaků zkratem. Výkonová SSR lze také dimenzovat jak podle proudové zatížitelnosti, tak podle možností chlazení.

  WATTrouter Mx zajišťuje následující funkce

• Třífázové nepřímé měření velikosti proudu.
• Jednofázová detekce napětí pro určení směru proudu na L1 a softwarová detekce pro určení směru proudu na L2 a L3.
• Vyhodnocení činných výkonů v jednotlivých fázích pro stanovení přebytku vyrobené energie.
• Regulace podle součtu výkonů (úhrnného přebytku) ze všech tří fází nebo podle přebytku v každé fázi.
• Spínání až 8 interních výstupů (2 reléových a 6 externích polovodičových SSR relé) podle nastavitelných priorit.
• Optimální využití přebytků z FVE v SSR výstupech proporcionálním synchronním spínáním ohmické zátěže v souladu s evropskými normami EN 61000-3-2 a EN 61000-3-3.
• Velmi krátká průměrná dynamická odezva regulátoru (do 10 s)
• Volitelný program CombiWATT pro spínání zátěží v kombinovaném režimu přebytek FVE + nízký tarif (Vhodný především pro ohřev TUV a např. I pro bazénové filtrace).
• Vstup pro signál nízkého tarifu (noční proud) pro funkci CombiWATT (kombinovaný režim provozu).
• 4 víceúčelové vstupy ANDI pro konfigurovatelné připojení externích proudových měřicích transformátorů, impulzních výstupů externích elektroměrů a analogových snímačů NTC a PT1000.
• Vstup DQ pro připojení až 4 digitálních teplotních čidel DS18x20
• Oddělený měřicí modul a regulátor pro snadnější instalaci do stávajících domovních rozvodů.

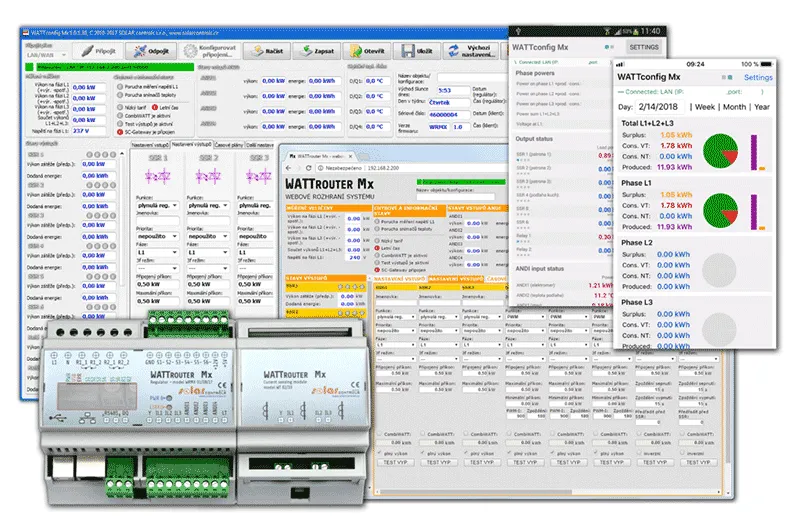

• Software WATTconfig ECO pro MS Windows XP a vyšší zajišťuje komfortní nastavení a sledování činnosti regulátoru pomocí rozhraní USB.
• Integrované webové rozhraní umožňující pohodlné nastavení a sledování činnosti regulátoru pomocí běžného internetového prohlížeče.
• Modul reálného času zálohovaného lithiovou baterií pro pokročilé řízení výstupů i funkce CombiWATT.
• Časové plány pro výstupy.
• Denní, týdenní, měsíční a roční statistiky výroby, přebytků a spotřeby (pouze s aktivovanou SW nástavbou).
• Integrovaná MicroSD karta
• Možnost aktualizace firmwaru.

  Ke zprovoznění plynulé regulace spotřebiče (např. Bojler) podle přebytku, je u WATTrouteru Mx vždy nutné dokoupit alespoň jedno výkonové polovodičové relé - SSR.

WATTrouter se skládá z měřícího modulu a vlastního regulátoru. Nastavení regulátoru se provádí z osobního počítače (notebook, mininotebook, popř. Stolní PC) pomocí USB rozhraní.

  Technické parametry

Proudový měřicí rozsah: 0 - 20A
Proudová zatížitelnost měřícího modulu: 0 - 40A
Vzdálenost regulátoru a polovodičového relé: <10 m
Pracovní poloha: libovolná
Upevnění regulátoru: DIN 35mm nebo 2 šrouby s polokruhovou či zápustnou hlavou s průměrem do 6mm.
Měřicí modul: DIN 35mm nebo 1 šroub s polokruhovou či zápustnou hlavou s průměrem do 6mm
Kategorie přepětí: III
Elektrická pevnost: 4 kV / 1 min (napájení (L1, N) Výstup, výstup - výstup,
Napájení - proudový vstup, SSR výstup aj. (GND, I_L ..., LT, FB ..., S +, S1-, S2-, S3-, S4-))
Stupeň znečištění: 2
Teplotní rozsah provozu: -20 ° C do + 40 ° C
Teplotní rozsah skladování: -40 ° C do + 80 ° C
Jištění: B6a
Krytí: regulátor i měřicí modul: IP 20
Rozměry: 70x110x64mm
Hmotnost Regulátora: 350g
Měřicí modul: 100g
Hlučnost: (včetně výkonových SSR) Pouze pasivní chlazení, u výkonových SSR je nutno zajistit dostatečný odvod tepla.
Baterie pro zálohování reálného času: CR2032 lithium, výdrž obvykle> 6 let
Záruční doba: 24 měsíců
Napájecí napětí: 230V, 50Hz
Spotřeba elektrické energie: režim stand-by <3VA
Spotřeba elektrické energie: 1 reléový výstup 0,4W
Spotřeba elektrické energie: všechny výstupy
Sepnuté a zatížené max. dovolenými proudy: 4W (do této hodnoty nejsou započítány spínací ztráty výkonových SSR)
Proudový měřicí rozsah: 0-20 (± 5%), 50Hz (± 5%)
Napěťový měřicí rozsah: 230V (± 5%), 50Hz (± 5%)
Proudová zatížitelnost měřícího modulu: 0-40 (± 5%), 50 Hz (± 5%)
Přesnost měření činného výkonu: 5% ± 0,05kW
