Displej MPPT regulátorů Victron Energy

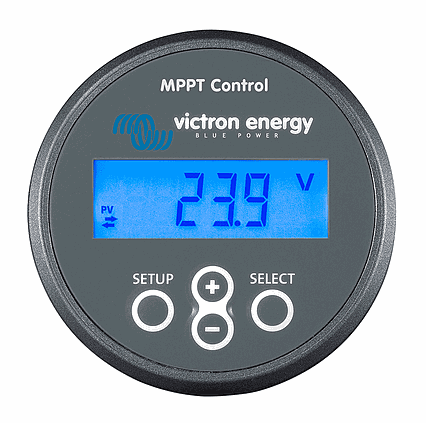

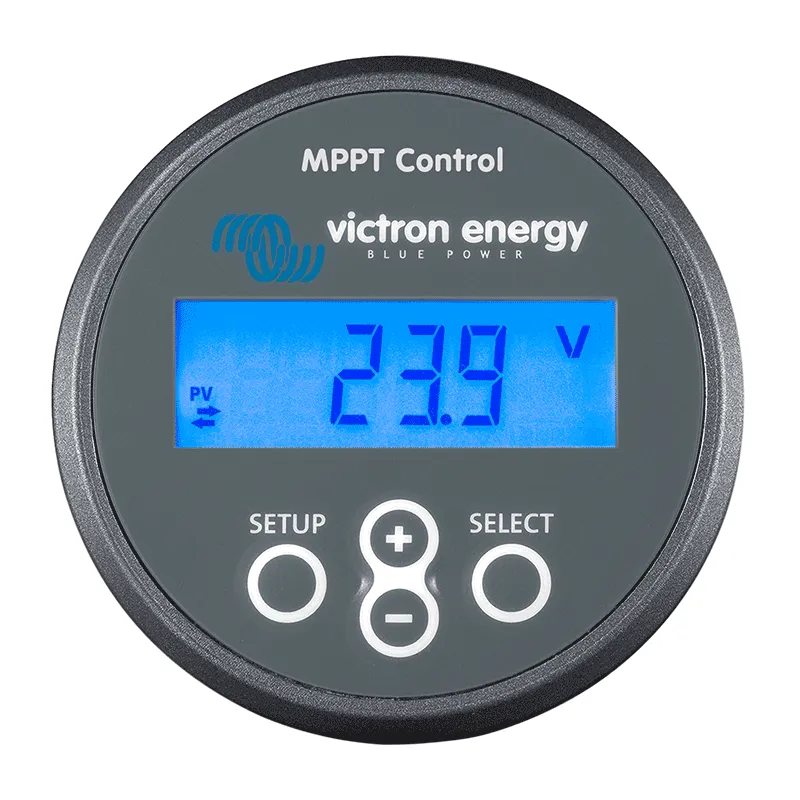

Modře podsvícený digitální displej k Victron BlueSolar MPPT regulátorem pro sledování aktuálních provozních hodnot, zobrazování historie a nastavování provozních parametrů regulátorů. Je určen pro všechny Victron BlueSolar MPPT regulátory s VE.Direct protokolem a 4-pinovým portem s výjimkou staršího modelu MPPT 70/15 (již se nevyrábí).
Displej není určen pro velké Victron BlueSolar MPPT regulátory 150/70 a 150/85 (jiný komunikační protokol, displej součástí regulátoru).
VE.Direct kabel není součástí balení. V případě potřeby si jej můžete zakoupit u nás.
Zobrazované aktuální hodnoty
- Výkon panelů (W)
- Napětí panelů (V)
- Solární zisky daného dne (kWh)
- Napětí akumulátoru (V)
- Chybové hlášení (pokud je)
- Fáze dobíjení baterie
- Proud do baterie (A)
- Stav DC výstupu z regulátoru pro napájení DC spotřebičů-zapnuto / vypnuto (pokud je)
- Proud odebíraný DC spotřebiči (A, pokud je).
Zobrazované historická data den po dni za posledních 30 dní
- Solární zisky (kWh)
- Maximální dosažený výkon na panelech (W)
- Maximální dosažené napětí na panelech (V)
- Maximální dosažený proud do baterie (A)
- Maximální dosažené napětí na baterii (V)
- Minimální dosažené napětí na baterii (V)
- Doba trvání rychlé fáze dobíjení v hodinách (BULK)
- Doba trvání absorpční fáze dobíjení v hodinách (absorption)
- Doba trvání udržovací fáze dobíjení v hodinách (FLOAT)
- Poslední čtyři chybové hlášení.
Zobrazovaná historická data od začátku fungování nebo resetu
- Celkové solární zisky od začátku měření (kWh)
- Maximální dosavadní naměřené napětí z panelů (V)
- Maximální dosavadní naměřené napětí na baterii (V)
- Poslední čtyři chybové hlášení.
Pomocí displeje lze regulátor parametrově nastavovat
- Povolení / nedovolení parametrově nastavování regulátoru (ochrana proti náhodnému nebo neoprávněnému přenastavení regulátoru)
- Pracovní napětí baterie (pokud není určeno automaticky)
- Typ baterie
- Maximální povolený nabíjecí proud (A)
- Maximální kontinuální doba trvání rychlé báze nabíjení (BULK)
- Maximální kontinuální doba trvání absorpční fáze nabíjení (absorption)
- Napětí na baterii pro přechod do absorpční fáze dobíjení (absorption)
- Napětí na baterii pro přechod do udržovací fáze dobíjení (FLOAT)
- Pracovní režim DC výstupu (pokud je)
- Vymazání historických údajů
- Uvedení do továrního nastavení
- Nastavení intenzity podsvícení MPPT displeje
- Aktivace trvalého zapnutí podsvícení MPPT displeje
- Rychlost změny zobrazovaných údajů na MPPT displeji.
- Dále je zobrazována firmwarovou verze a výrobní číslo regulátoru i samotného MPPT displeje.
Starší už zakoupené MPPT regulátory nemusí nabízet plný rozsah funkcí uvedených výše (zejména s firmwarovou verzí 1.15 a méně). Řešením může být aktualizace stávajícího firmwaru. Plný rozsah funkcí je při minimální firmwarové verzi MPPT regulátoru 1,17, kterou disponují všechny nově zakoupené MPPT regulátory.
Displej je napájen primárně VE.Direct kabelem napojeným na solární MPPT regulátor. Druhou možností je napojit displej přímo na baterii kabelem 2 x 1,5 mm2 a pojistkou v celkové délce 1,5 m (součástí dodávky displeje). Tento kabel se použije zejména na situace, kdy je na MPPT regulátoru nastavený režim nočního uspávání, kdy není aktivní a nedává ani displej.

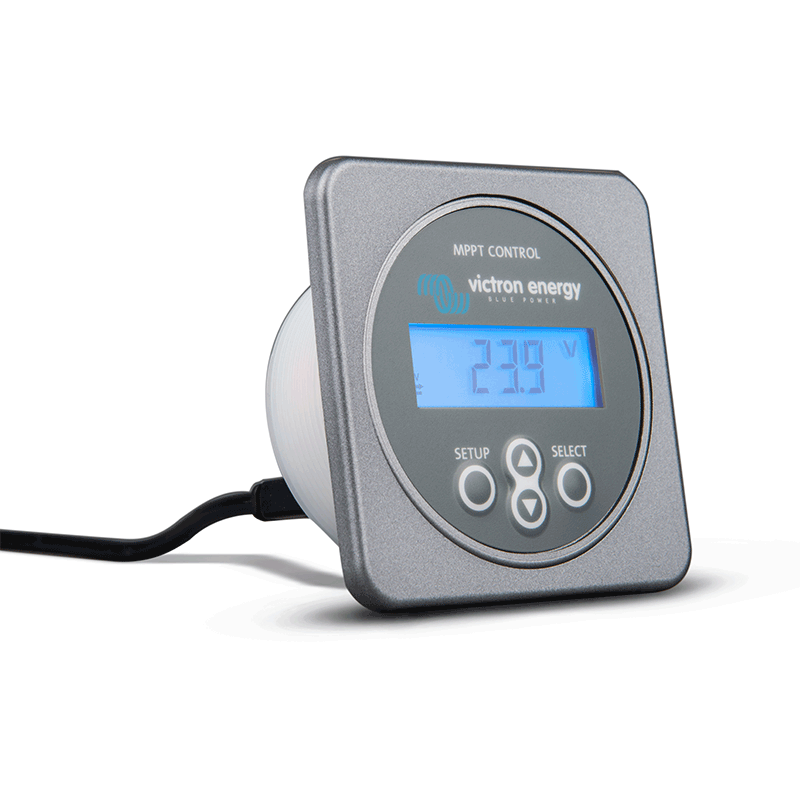

Displej je určen pro zapuštění do zdi nebo jiného povrchu (např. Elektrokrabice, palubní deska). Pokud je instalační přístup ze zadní strany displeje, nemusí se instalovat čelní čtvercový kryt displeje. Displej je zezadu ukotven šroubovací objímkou. Pokud není instalační přístup zezadu, čtvercový čelní kryt fixuje displej na stěně.
Technické parametry
- Napájecí napětí: 6,5-9V DC kabelem přímo z baterie nebo 5V kabelem z regulátoru
- Vlastní spotřeba: <4mA s nepodsvícený displejem
- Rozsah provozních teplot: -20 ° C až 50 ° C
- Průměr zařízení: 63mm
- Rozměry čelního čtvercového krytu: 69 x 69mm
- Průměr otvoru pro zapuštění displeje: 52mm
- Hloubka displeje: 31mm
